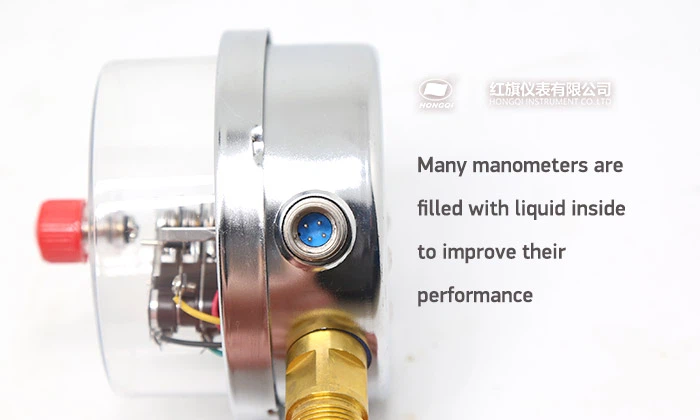

Multe manometre sunt umplute cu lichid în interior pentru a le îmbunătăți performanța. Acest lichid are de obicei mai multe funcții, cum ar fi tamponarea șocurilor de presiune, îmbunătățirea preciziei măsurării și prevenirea corodării componentelor interne. Lichidele comune de umplere includ ulei de silicon etc.
Contact electric
Aceasta înseamnă că manometrul este echipat cu un dispozitiv de contact electric. Contactele electrice au aplicații importante în manometre, cum ar fi declanșarea semnalelor de alarmă atunci când presiunea atinge sau depășește un prag stabilit sau conectarea la sisteme de control externe pentru a realiza operații automate, cum ar fi închiderea sau deschiderea anumitor dispozitive.
Manometru (manometru)
Un manometru este un instrument folosit pentru a măsura presiunea. Poate măsura presiunea mediilor, cum ar fi lichidele și gazele, iar principiul său de funcționare se bazează pe relația dintre presiune și alte cantități fizice (cum ar fi deformarea elastică, diferența de înălțime a lichidului etc.). De exemplu, manometrul obișnuit cu tub Bourdon măsoară presiunea utilizând deformarea unui tub metalic elastic sub presiune.
În general, „Manometrul de contact electric cu lichid umplut” este un instrument de măsurare a presiunii cu umplere internă cu lichid și contacte electrice.

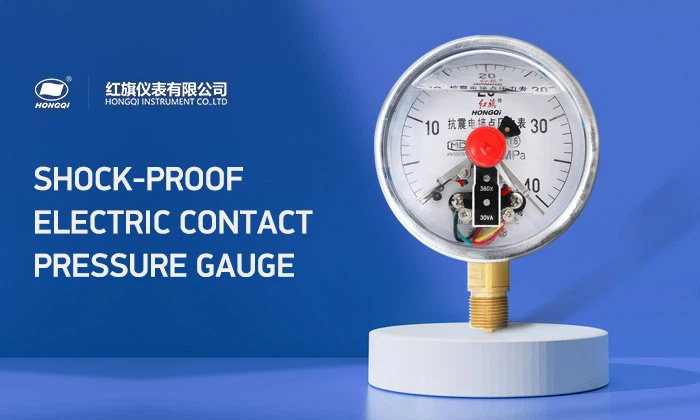

Ce este un manometru de contact electric cu lichid umplut
„Manometrul de contact electric cu lichid umplut” este un instrument special de măsurare a presiunii, iar următoarea este o introducere detaliată:
1, Compoziția structurală
Secțiune cu lichid umplut
Acest manometru este umplut cu lichid în interior. Scopul principal al umplerii cu lichid este de a proteja componentele mecanice interne de eroziunea mediului măsurat, oferind în același timp absorbția șocurilor și tamponarea. De exemplu, atunci când există fluctuații sau modificări drastice ale presiunii măsurate, lichidul poate absorbi aceste impacturi și poate reduce deteriorarea componentelor sensibile din interiorul manometrului. Lichidele de umplere obișnuite includ uleiul de silicon, care are avantajele unei bune stabilități chimice, volatilitate scăzută și compatibilitate puternică cu materiale precum metalele și cauciucul.
Secțiunea Contacte electrice
Include un dispozitiv de contact electric. Există puncte de contact electrice corespunzătoare pragurilor de presiune prestabilite pe cadranul sau structura internă a manometrului. Când presiunea atinge sau depășește (sau poate scădea sub, în funcție de setarea specifică) acest prag, contactele electrice se vor închide sau se vor deschide. Aceste contacte electrice sunt de obicei conectate la sisteme de circuite externe, cum ar fi dispozitivele de alarmă care emit alarme sonore și vizuale atunci când presiunea este anormală; Sau conectați-vă la sistemul de control pentru a realiza controlul automat al echipamentelor aferente, cum ar fi supapele de închidere sau deschidere.
Secțiunea manometru
Ca unitate de bază de măsurare a presiunii, poate măsura presiunea pe baza diferitelor principii. Manometrele obișnuite cu elemente elastice includ manometre cu tub Bourdon. Tubul Boden este un tub metalic îndoit într-o formă de arc. Când presiunea din interiorul tubului se schimbă, curbura tubului se va modifica. Mecanismul de transmisie mecanică conduce indicatorul pentru a indica valoarea presiunii pe cadran. În plus, există manometre care folosesc principiul presiunii hidrostatice pentru a determina presiunea prin măsurarea diferenței de înălțime a coloanei de lichid.
2, Principiul de funcționare
Principiul măsurării presiunii
Luând ca exemplu manometrul de tip element elastic, atunci când presiunea măsurată este aplicată elementului elastic al manometrului (cum ar fi tubul Bourdon), elementul elastic suferă o deformare. Această deformare este proporțională cu mărimea presiunii. Prin utilizarea mecanismelor de transmisie mecanică, cum ar fi biele, roți dințate etc., deformarea elementului elastic este transmisă indicatorului, determinând indicatorul să indice pe cadran valoarea presiunii corespunzătoare.
Pentru un manometru care utilizează principiul presiunii hidrostatice, conform formulei (unde este presiunea, este densitatea lichidului, este accelerația gravitațională, este diferența de înălțime a coloanei de lichid), presiunea se calculează prin măsurarea diferenței de înălțime a coloanei de lichid și combinând densitatea lichidului și accelerația gravitațională.
Principiul de funcționare al contactelor electrice
Declanșarea contactelor electrice se bazează pe valorile de măsurare a presiunii. Când indicatorul (sau alt dispozitiv de indicare a presiunii) al manometrului atinge valoarea presiunii prestabilită corespunzătoare contactului electric, starea fizică a contactului electric se modifică. De exemplu, într-o setare de contact electric normal închis (NC), atunci când presiunea atinge un prag, contactul electric se deschide, provocând o schimbare a stării circuitului extern și declanșând un semnal de alarmă sau de control.
3, Scenarii de aplicare
Sectorul industrial
În producția chimică, este utilizat pentru a monitoriza presiunea lichidelor sau gazelor din interiorul conductelor. De exemplu, în procesul de reacții chimice, controlul precis al presiunii din interiorul vasului de reacție este crucial. Acest tip de manometru poate măsura presiunea în timp real și poate trimite un semnal printr-un contact electric atunci când presiunea este anormală pentru a preveni scăderea reacției de sub control.
Industria petrolului și gazelor
Folosit pentru monitorizarea presiunii puțurilor de petrol, conductelor de petrol și conductelor de gaz natural. Când există o fluctuație anormală a presiunii în conductă, aceasta poate indica scurgeri sau blocare, iar contactele electrice pot trimite prompt semnale către camera de control centrală pentru ca personalul să ia măsurile corespunzătoare.
Sistem de încălzire, ventilație și aer condiționat (HVAC).
Monitorizați presiunea agentului frigorific din sistemul de aer condiționat. În timpul ciclului de refrigerare, schimbările de presiune pot afecta efectul de refrigerare. Acest tip de manometru poate asigura că sistemul funcționează în intervalul adecvat de presiune și poate declanșa o alarmă și poate regla atunci când presiunea depășește intervalul normal.
